bonjour, j’ai démonté le truma combi 4
j’aimerai savoir comment fonctionne le deux sondes j’en ai une à zéro et l’autre à 8
cordialement
georges
Bonjour @jojo33
Pour vos deux sondes ?
Êtes vous sûr que ce soit des sondes ?
Comment faites-vous pour le contrôle ?
Zéro pour une sonde , si c’est en Ohm, c’est un cours circuit. … pas bon .
8 ? C’est pareil , si c’est une résistance chauffante oui .
Cordialement
Thierry
bonjour
merci pour votre attention

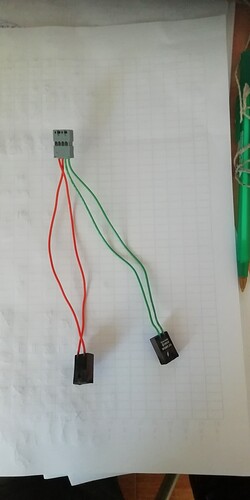

ce sont des sondes fixées sur le ballon et raccordées sur la carte électronique
j’ai du chauffage mais par d’eau chaude
oui c’est en ohms
pour le contrôle ???
cordialement
jojo33
Bonjour @jojo33
Une photo s’impose …
0 ohm = cours circuit
0,8 ohm n’est pas un cours circuit .
0 ohm ou 8 ohm ne correspondent pas à des sondes connues, mais peut-être à une résistance chauffante…
Sondes générale en kilo ohm .
C’est un combi 4 ou combi 4e ?
Après un cycle de chauffage , l’eau devrait être chaude par le chauffage .
Sur votre commande de chauffage avait vous activez l’eau chaude ?
Cordialement
Thierry
Bonjour @jojo33
thermik H06
Limiteurs de température de sécurité
Contacte de température.
Donc 0ohm ou infini
085.05
85° précision 5%
0 ohm contact fermé inférieur a 85°
Infini contact ouvert au dessus de 85 °
11kohm oxydation , mauvais contact.
Si les deux on la même référence , il devrait avoir les même valeurs .
Mettre dans de l’eau en ébullition puis verre d’eau froide a plusieurs reprises pour voir si la valeur de 11kohm descend sous 50 ohm dans le froid…
Amicalement
Thierry
bonsoir
demain je ferai les essais
cordialement
jojo33
bonjour
voila les résultats

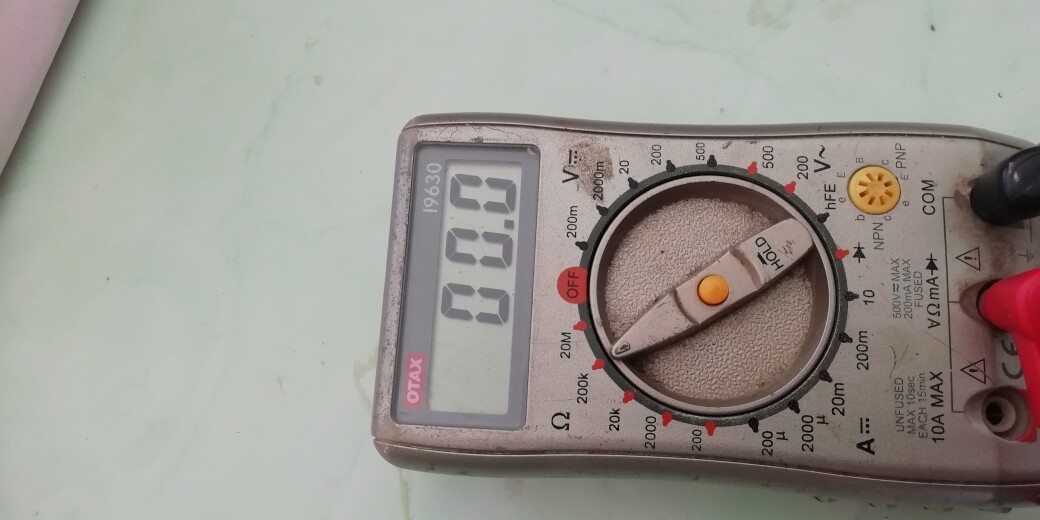

température ambiante +21° 200K sonde H6 fil vert 00.0 sonde sans rep 12.0
température ambiante +21° 2000 sonde H6 fil vert 1 . sonde sans rep 004
eau bouillante +21° 200K sonde H6 fil vert 00 sonde sans rep 1.3 voir moins
eau bouillante +21° 200 sonde H6 fil vert 004 sonde sans rep 1 .
cordialement
jojo33
eau bouillante environ 90°
Bonjour
Fils rouge
Sans rép .
Fils vert thermik H06
Fils rouge est ce sans ref , ou même référence,?
Il pourrait y avoir une sonde ctn et un limiteur de température.
Cordialement
Thierry
bonjour
fil rouge sans référence
cordialement
jojo
Re bonjour
Fils rouge ctn 10k
Test suivant température.
Référence 10kohm a 25° .
Elle fonctionne apparemment.
Pour les fils Vert
Sécurité thermique .
Je ne trouve pas le W dans sa référence.
thermik H06 085.05
Est bien contact normalement fermé sous 85° et ouvert au dessus.
Si fils rouge 1,4 ohm donne une température entre 85 et 90° peut-être pas suffisant pour que fils Vert deviennent infini .
Mettre le multimètre sur l’échelle 20kohm pour plus de précision.
Pour en finir les deux composants fonctionnent apparemment biens…
Cordialement
Thierry
bonjour,
merci
j’ai du mal à trover l’origine de la panne
encore merci
cordialement jojo33
Re bonjour
Pour décomposer
Votre problème est lié à la production d’eau chaude , mais sans erreur .
Votre chauffage fonctionne bien .
Quand vous actionnez , eau chaude sans chauffage , que ce passe t’il ?
Le Truma démarrage t’il ?

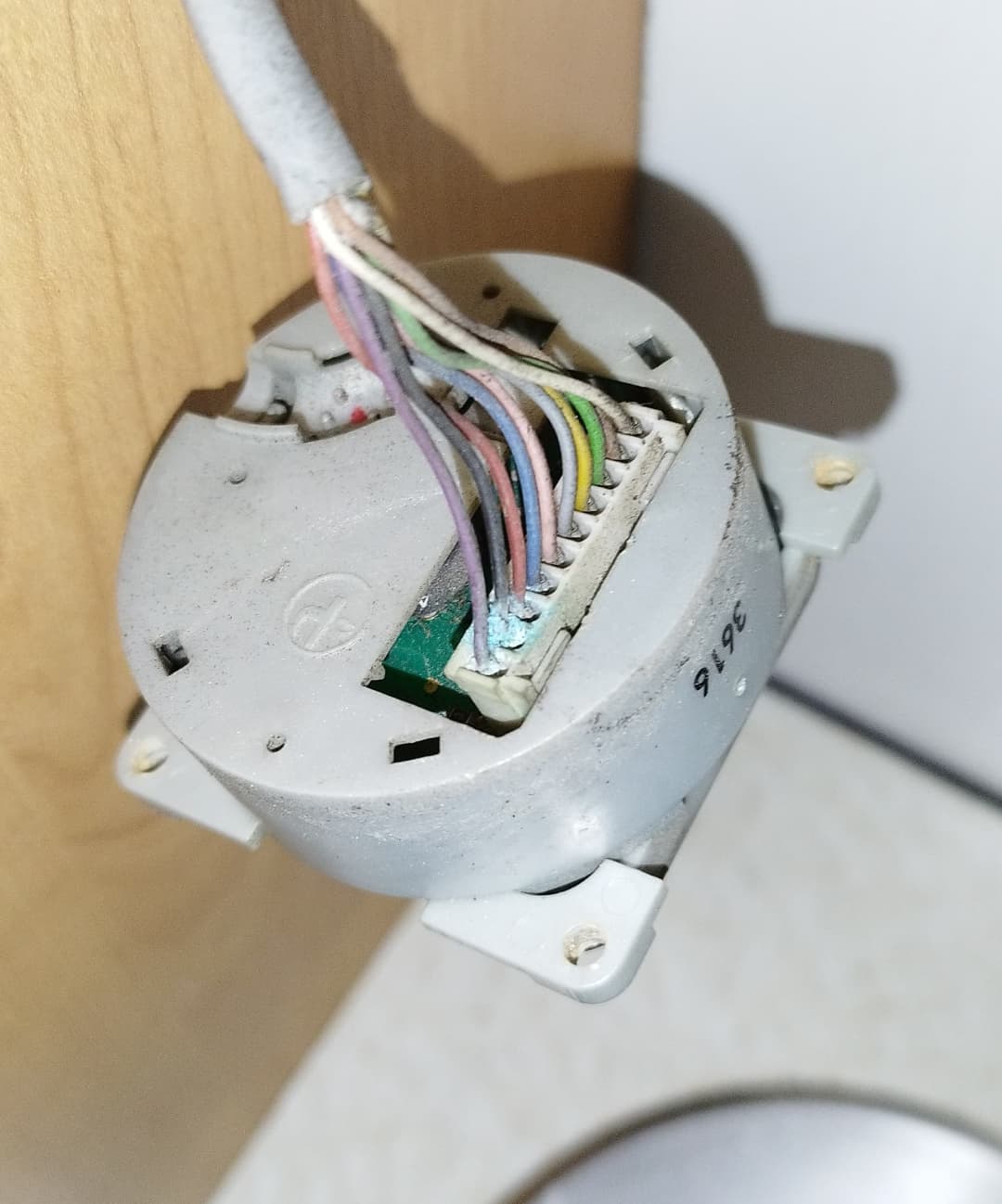

Avez vous cela comme commande ?
Mettre sur c à 60°
Peut être de l’oxydation derrière au niveau connecteur .
Thierry
bonjour,
un petit résumé
Bouton de commande position 1 et 2 eau chaude 40° et 60°
Voyant vert orange et rouge allumé pas d’eau chaude
Bouton de commande position 3 chauffage seul cela fonctionne bien
Voyant vert allumé uniquement
Position 4 chauffage et eau chaude 60°
Voyant vert orange et rouge allumé pas d’eau chaude
Chauffage fonctionne bien régule bien et après 12 h de fonctionnement
Voyant vert allumé uniquement je tire de l’eau chaude dès que la température tombe
Voyant vert orange et rouge allumé et plus d’eau chaude
cordialement
jojo33
Re bonjour @jojo33 .
N’est ce pas une mauvaise interprétation ?
Mise en route du chauffage : on entend la mise en route de ce dernier, ensuite le voyant orange s’allume qui signifie que le gaz arrive
puis le voyant rouge s’allume ce qui signifie la présence de la flamme du chauffage.
Ce voyant rouge reste allumé tant qu’il y a la flamme.
Quand le chauffage a atteint sa température programmée il s’éteint.
Vérifier , l’eau est chaude.
Cordialement
Thierry
bonjour
je vais acheté les sondes remonter tout sur le camping car
je vous tiendrai au courant tout cela va prendre du temps
cordialement
jojo33
Bonjour,
j’ai reçu les sondes et la patte thermique
j’ai démonté nettoyé ( acetone ) remonté les électro-aiments du gaz et fait fonctionné avec un aiment
remontage
un essai sur 40° 18 mn et l’eau chaude ok
essai sur 60° ok
essai sur chauffage eau chaude 60° ok
sur la carte les 3 voyants sont allumés quand la température est atteinte
reste que le voyant vert
je tire de l’eau et le truma repart
encore merci
cordialement
jojo33
